升級機對485設備的升級使用說明

文章出處：http://www.psychicreadingswithdeb.com 作者：興邦開發部 人氣： 發表時間：2017年02月18日

2.接線













2.1 485產品系列：

485脫機一體機：需要配置線（水晶頭線和九針母頭線）

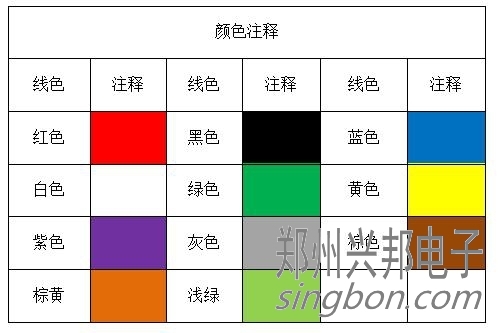

紅 色：12V電源正極   黑 色：12V電源負極+九針母頭黑線

黃 色：水晶頭黑線              綠 色：水晶頭綠線

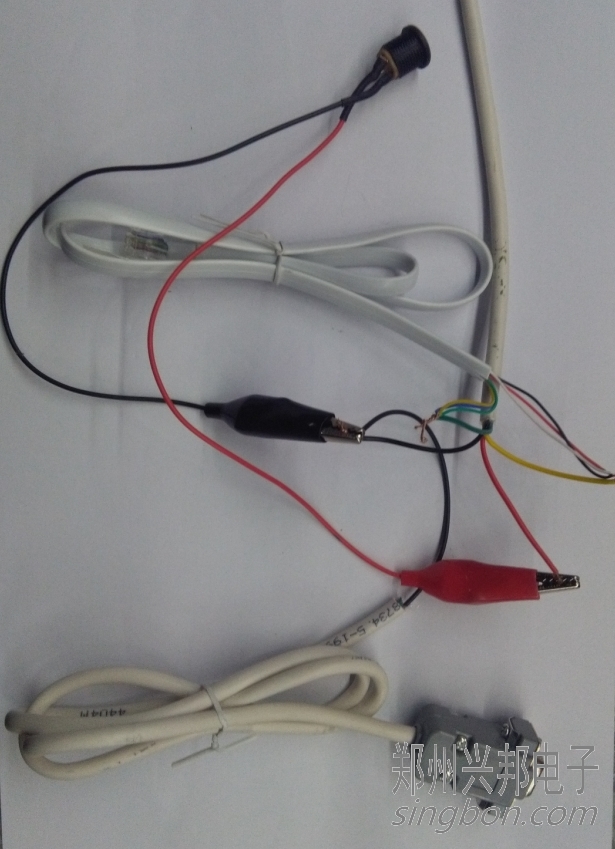

接線如下圖所示：





說明：選擇下載文件為一體脫機，選擇下載軟件為STC ISP V4.80

九針母頭插入九針母頭插口中，將水晶頭線插入水晶頭插口中，點擊確定按鍵后，出現“正在嘗試連接 請稍后的字樣”，然后給脫機水控機通電，出現“升級進度：XXX”，升級成功后，會(huì )出現“升級成功”字樣，表示已經升級完畢。

485聯網一體機：（需要485通訊器）

紅 色：12V電源正極   黑 色：12V電源負極

黃 色：485—                綠 色：485+

說明：選擇下載文件為一體聯網，選擇下載軟件為在線編程程序

將485通訊器母頭插入九針母頭插口中，點擊確定按鍵后，出現“正在嘗試連接 請稍后的字樣”，然后給聯網一體機通電，出現“升級進度：XXX”，升級成功后，會(huì )出現“升級成功”字樣，表示已經升級完畢。

485聯網（脫機）白殼水控：和黑殼聯網（脫機）基本一致，只需將選擇下載文件更換成相應的文件即可

485語音消費機：（需要485通訊器）

水晶頭綠線：485—                水晶頭紅線：485+

說明：選擇下載文件為語音消費，選擇下載軟件為升級工具485

將485通訊器母頭插入九針母頭插口中，將水晶頭插入485語音消費機水晶頭插口中，點擊確定，輸入消費機的機器號后點擊確定，之后出現“正在嘗試連接 請稍后的字樣”，出現“正在升級”，升級成功后，會(huì )出現“升級成功”字樣，表示已經升級完畢。

485充值機：和485語音消費機基本一致，只需將選擇下載文件更換成語音充值即可。
