繼電器小板（HK3FF-DC12V-SHG）交流電控制方式

文章出處：http://www.psychicreadingswithdeb.com 作者：興邦開發 人氣： 發表時間：2013年11月04日

                          繼電器小板（HK3FF-DC12V-SHG）交流電控制方式

1.交流電火線、零線輸入輸出的確定

1）交流電火線輸入輸出的確定

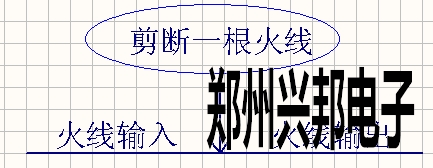

  將一根交流電的火線剪斷，一側為火線的輸入，另一側為火線的輸出；如下圖1-1所示



                   圖1-1

             2）交流電零線輸入輸出的確定

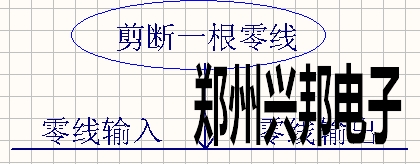

  將一根交流電的零線剪斷，一側為零線的輸入，另一側為零線的輸出；如下圖1-2所示



                  圖1-2

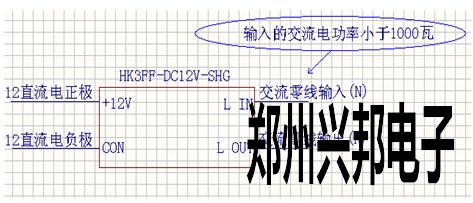

2.繼電器小板交流零線接線方法 接交流電的零線圖1-3

                      圖1-3
