關于聯網門禁聯機通訊的設置要點

文章出處：http://www.psychicreadingswithdeb.com 作者：興邦科技技術部 人氣： 發表時間：2012年04月21日

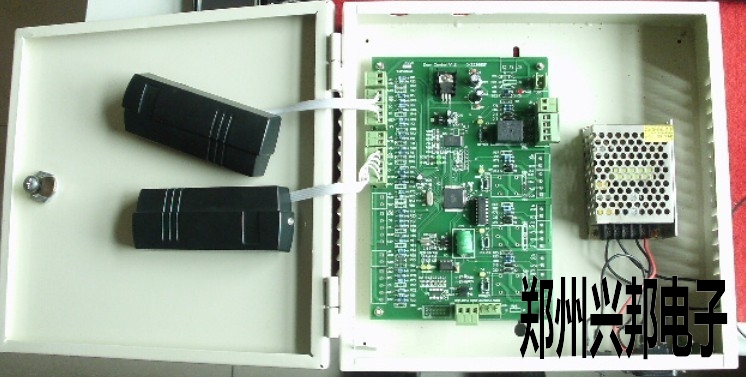

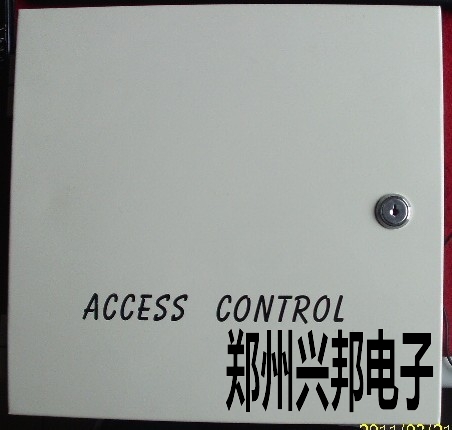

聯網門禁主控器如下圖所示：（圖一，圖二）

圖一：

圖二：

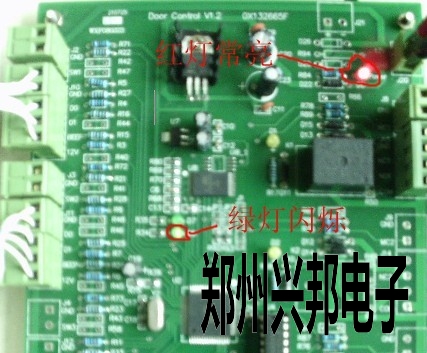

當主控器通電后，主板上如圖三所示位置紅色指示燈常亮，綠色指示燈閃爍！這種情況表示主控器啟動正常。

圖三：

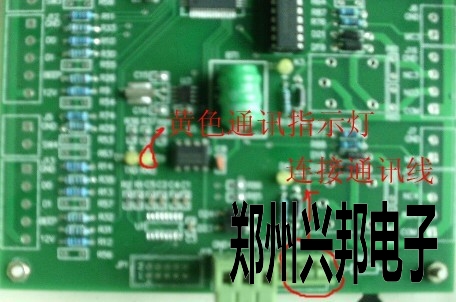

用通訊線將主控器和電腦連接好后，要注意通訊線的正負極不能接反，如果如圖四所示位置的黃色指示燈常亮的話說明通訊線路沒有連接正確，如果通訊線路連接正常的話，黃色指示燈是處在熄滅狀態的。（如圖四所示：）

圖四：

下面介紹一下在軟件系統中的設置：

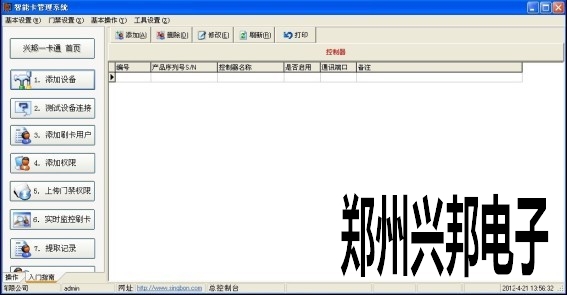

打開軟件系統主界面如圖五所示：

圖五：

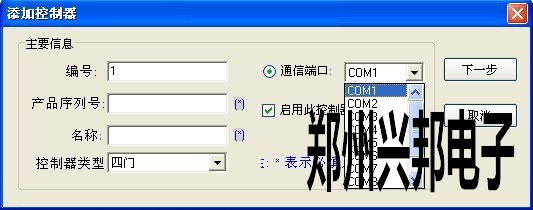

在軟件中首先添加設備，點擊左側的添加設備按鈕，在右側的主界面會(huì )彈出如圖六所示的對話框：

圖六：

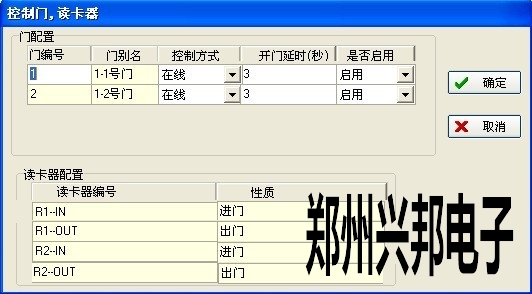

首先選擇好電腦的通訊端口，填寫產品的序列號一般出廠默認設置是0000，然后為設備起個名稱，選擇好所控制門的類型，最后點擊下一步，接著會(huì )彈出如圖七所示對話框。

圖七：

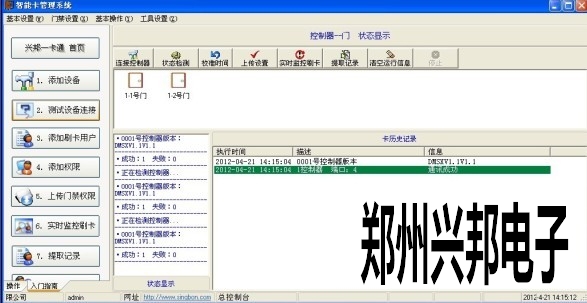

點擊“確定”后會(huì )在主界面顯示所添加的設備信息，然后點擊“測試設備連接”如果通訊正常會(huì )如圖八所示：

圖八：
