一、產品組成

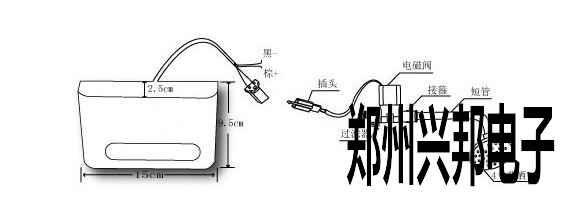

每套感應淋浴器包括感應器、電磁閥、電源組成。



二、產品主要特點：

節    水：自動感知人體的來去，人到水流、人去水停，節水效果非常明顯，達30%---50%以上。
     衛    生：人到噴頭即出水，人離開即停水，有效消除細菌交叉感染。
     防    水：采用環氧樹脂全密封封裝，使用壽命長。
     防    霧：冬季防霧技術，特別適合北方低氣溫的場所。
     近    物：專利防近物遮擋功能，避免人為近物遮擋造成常流水。
     維護方便：噴頭有極強的防垢、防污功能。進水口處設易拆卸過濾網，非專業人員即可輕松維護。
     智    能：感應器采用微電腦控制，出廠時已設定好感應范圍，無須人為調試。
    安    全：本產品使用12V安全直流電供電，安全可靠。
    安裝簡便：適用于多種新建、改建浴池



三、使用方法

產品接通以后，感應器面板的指示燈會(huì )發亮，表示可以使用，人走到噴頭下方，感應器指示燈滅，電磁閥提示燈亮，噴頭出水，人離開后，4秒水流止，感應器提示燈亮，等待繼續工作。



四、工作原理

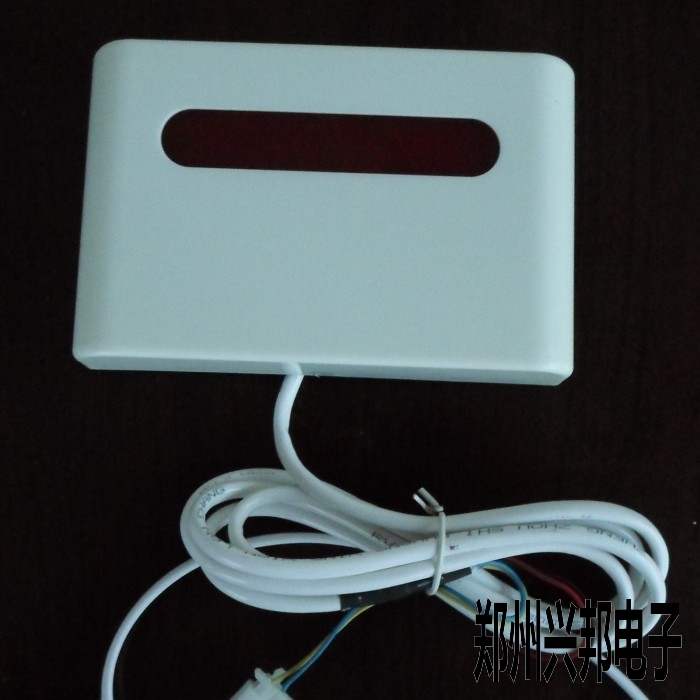

感應器利用紅外線發射與接收原理工作。紅外發射管發出紅外信號時，感應器前一定距離有人或其它物體時，發出的光就會(huì )反射回來，由紅外接收管接收下然后進行分析判斷，然后指令噴頭中的電磁閥打開，水流沖出，反之，電磁閥關閉。感應器采用環氧樹脂封閉，具有防水、防霧、防遮擋、防互相干擾功能。感應距離為10-80cm.



五、產品技術指標



工作電壓	靜態功耗	動態功耗	水壓	耐水溫
直流12V	0.24W	最大3.5W	0.05-0.4Mpa	小于或等于60度
環境溫度	洗浴	電磁閥壽命	給水方式	感應最遠距離
5-50度	38-45度	15萬次	單管恒溫	80±10厘米



六、浴室管道準備工作

根據水壓大小和所帶噴頭的數量多少合理確定主供水管的管徑。除非有特殊情況，一般主供水管應設置在距離地面2.2米的高度。管徑的粗細根據浴室噴頭數量和水壓情況確定（一般用50或60）。做嚴格的水密實險并徹底沖洗管道。在距地面1米處感應器的左或右方，加裝扶手和肥皂盒架。
    電源線應設置在距離主供水管0.2米的高度，緊貼浴室墻壁，在每個噴頭處預留約有8厘米線長的U型接線，所有電源線均應用穿線管屏蔽保護，并用管卡牢牢固定在浴室墻壁上。暗裝型普通淋浴噴頭的電源線、主供水管應預先按工程要求加穿線管埋入墻體。安裝噴頭前應對所有供水管路進行水密實驗，確保滴水不漏，并且應對供水管路反復進行沖洗，確保將管道內的各種雜質全部沖出。

專用變壓電源應盡量安裝在浴室管理員容易管理并且干燥通風的地方。











七、安裝步驟

HJ100型感應淋浴器安裝步驟

1、據浴室內部情況每隔0.8-----1米安裝感應淋浴器一套。在淋浴噴頭的正下方的墻壁上，用鉛筆直尺劃一直線垂直至距離地面約 1.1 米 處，對準感應器正中，用鉛筆在感應器固定鑼絲孔畫點，以確定感應器固定鑼絲孔打孔位置；
    2、用沖擊鉆在此位置打孔，在垂直線正中分 3 處等距離打孔，并且加入塑料漲塞；
    3、安裝三通接線盒，以便與噴頭和感應器的電源信號線連接；主供水管則預留一個4分的變徑三通，以便與電磁閥噴頭連接。
    4、墻壁與噴頭最后端濾杯的距離為35厘米，普通淋浴噴頭安裝時應據此確定分供水管的長度。
    5、將所有連接電源線用長度合適的穿線管屏蔽后，與感應器一起用線卡鑼絲固定在墻壁和 4 分管上；
    6、將主電源線 U 型彎處線皮剝開，與感應器連接（棕線接電源線正極，黑線接電源線負極）再與感應器和噴頭的電源插頭連接。所有接頭，必須用自粘帶纏繞，以防線頭銹斷，上好三通接線盒蓋板。



八、感應淋浴器故障簡單維修

水流逐漸變小

1、濾杯中的雜質及水垢等積聚過多，應摘下清洗

2、供水管局部堵塞，應疏通

無水

1、外部停水

2、接插件接觸不良，檢查處理并重新插緊

3、電磁閥的線圈燒斷或感應器壞，采用交換法排查

長流水和關不嚴

1、電磁閥膠墊下有異物或膠墊與增壓墊分離

2、也可能是感應器壞，采用交換法排查，然后交換

連續幾個感應器燈不亮，而其他感應器正常：檢查這幾個感應器的前端的主電源線是否斷路

電源保險燒斷

1、主電源線短路

2、感應器內部短路

3、外部電壓過高

4、電源壞

距離變近：感應器面板臟污，應清洗

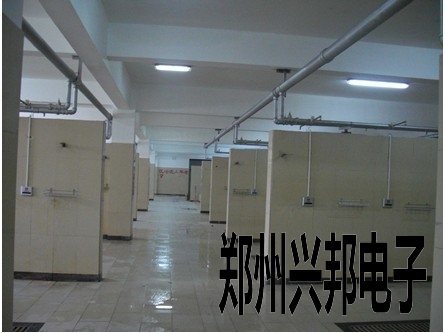

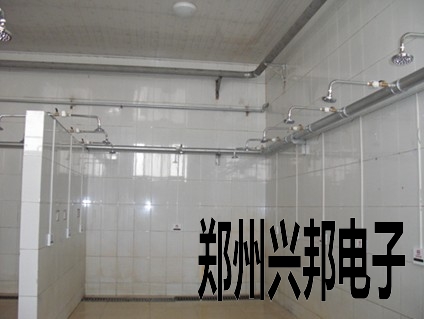

安裝現場圖
